MDW-02型 纺织钩针往复摩擦试验机
发布时间：2023-11-22
浏览量： 291次
一、主要用途与功能
纺织钩针往复摩擦试验机主要用于模拟纺织钩针与织线间的摩擦磨损性能测试。该试验机采用自动加载的方式，可以模拟钩针与织线在实际工况中的往复运动，实现不同试验力、不同行程、不同试验频率条件下摩擦力、摩擦系数等摩擦性能参数的测试。
该试验机也可用于材料或表面涂层的摩擦磨损测试，模拟点、线、面的接触形式进行往复运动。
该机使用工业控制计算机及相关软件，实现对整机和试验过程的全程控制，实时显示试验力、试验时间、试验频率、摩擦力、摩擦系数，储存数据打印报告，并绘制各参数曲线。设有主要参数超预置停机或报警保护。
二、设备技术参数与指标
三、钩针—织线模块实物图
3、试样装夹部分

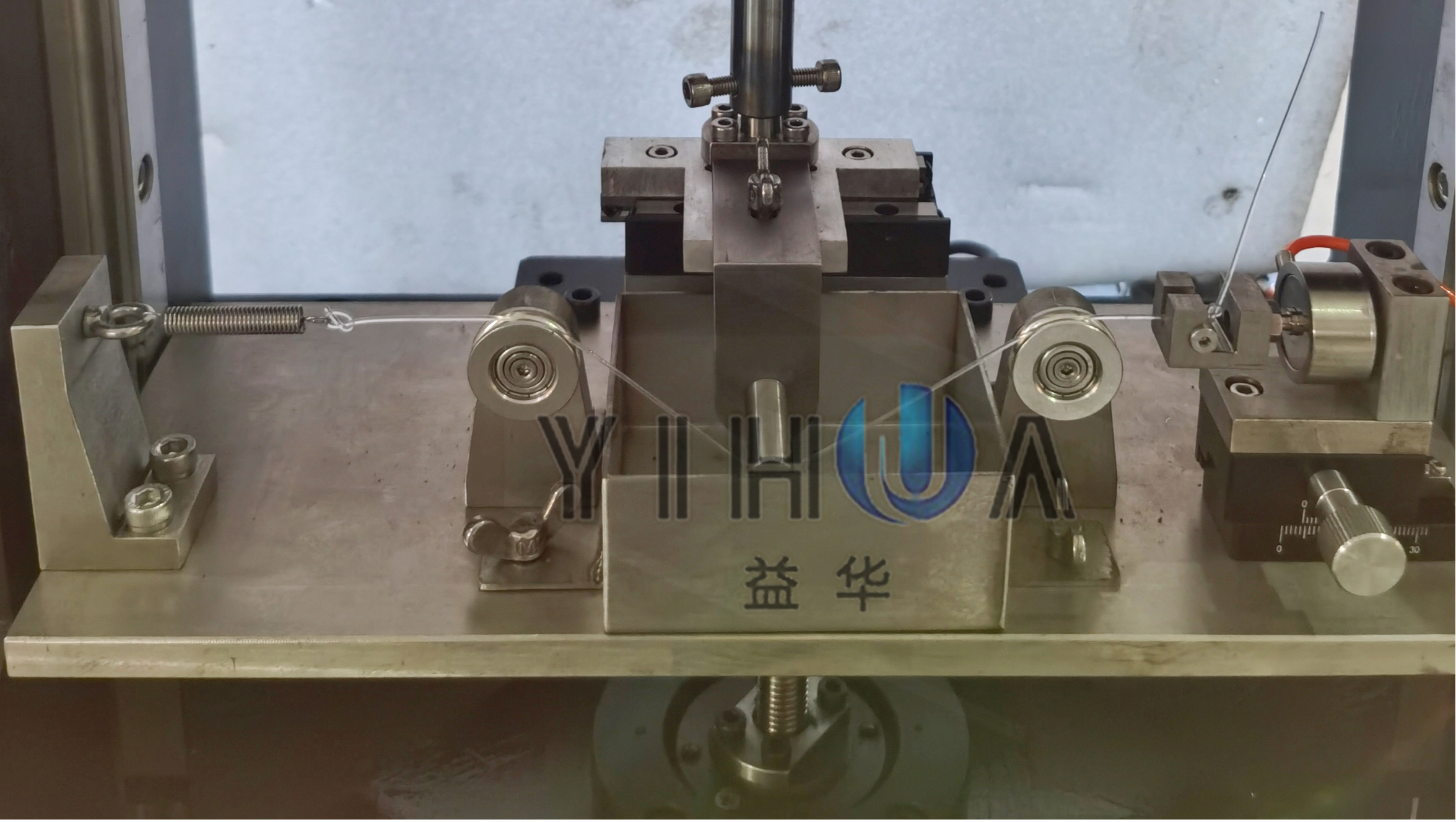

（1）纺织钩针与织线模块
该模块用于装夹用户需测试的钩针试样及织线，配置单独摩擦力测量机构，可以用于测量钩针与织线之间的摩擦力。
（图片供参考）
（2）销盘、球盘试样
下试样为光洁的平面（可以至方形也可以是圆形），通过螺钉固定于下试样座中，下试样座与固定座紧固连接，并整体固定于稳固的施力座上。
上试样为球、试样销或其他零件，安装于上试样夹头座中，夹头座组件与压杆连接固定在一起，并整体与直线往复运动机构连接。

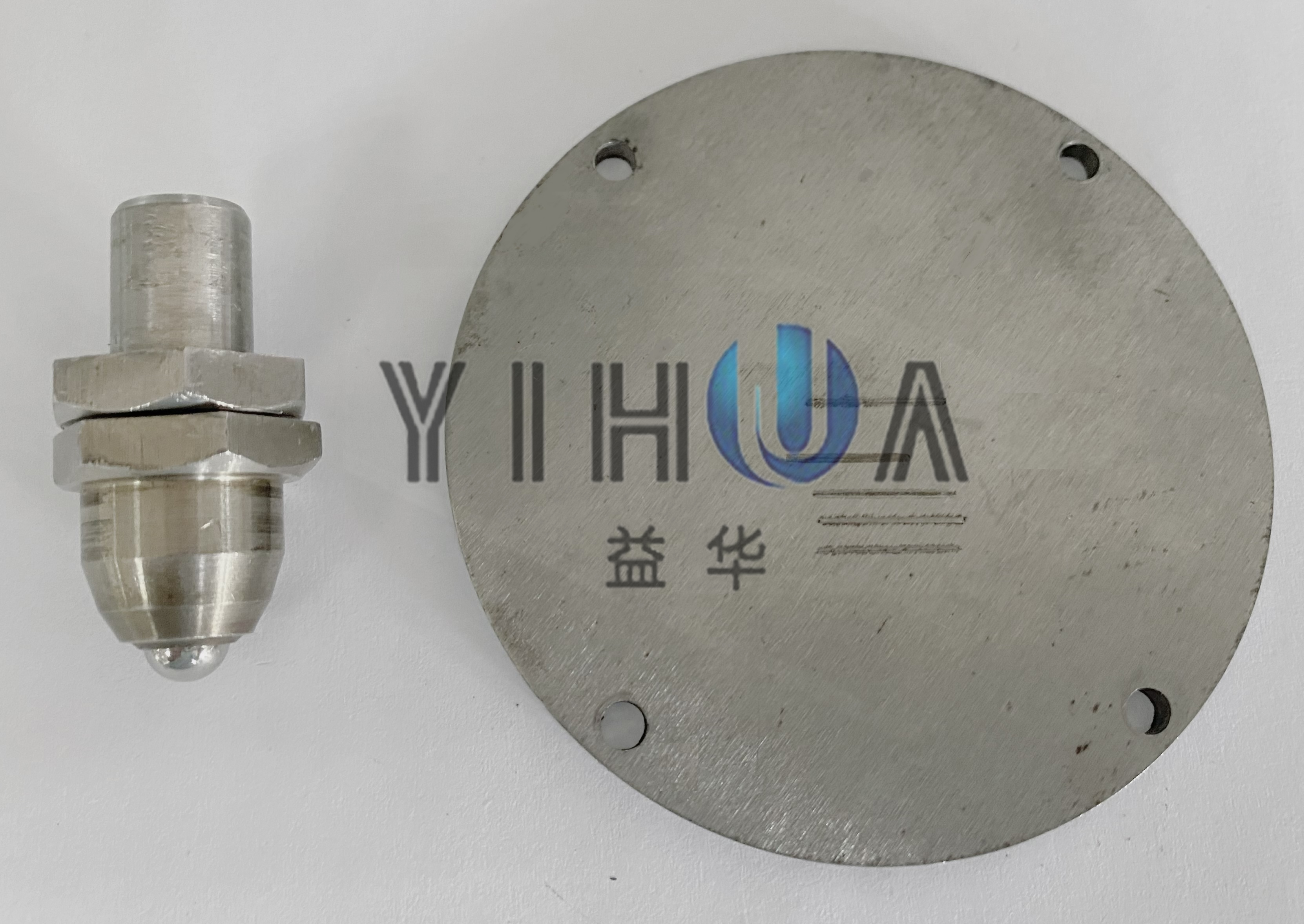

球盘摩擦副

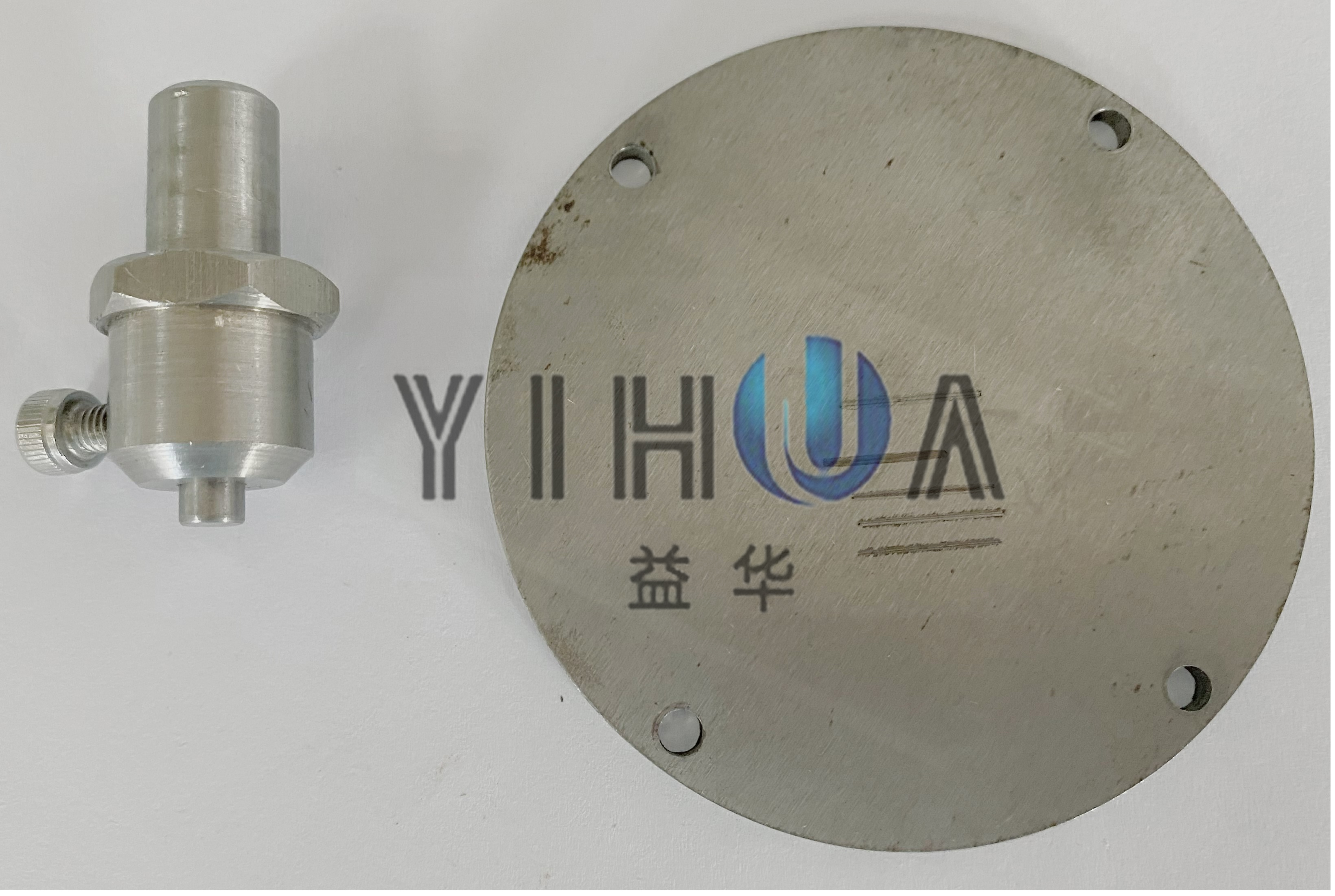

销盘摩擦副
（3）柱瓦试样
上试样为柱试样，下试样为瓦试样，二者为线接触。
柱瓦摩擦副
二、设备技术参数与指标
| 序号 | 项目名称 | 技术指标 |
| 1 | 主轴往复 | |
| 1.1 | 往复频率范围 | 0.1-20Hz （无级可调） |
| 1.2 | 最大行程 | 40mm |
| 行程控制精度 | ±0.01mm | |
| 2 | 最大摩擦力 | 100N |
| 摩擦力测量精度 | ≦3% | |
| 3 | 最大载荷 | 200N |
| 载荷显示精度 | 0.1N | |
| 4 | 摩擦副形式 | 钩针-织线、销-盘、球-盘、柱-瓦 |
| 5 | 试验机时间显示与控制范围 | 1s～9999h |
| 6 | 加载方式 | 自动加载 |
| 7 | 升降高度 | 25mm |
| 8 | 主机尺寸（长×宽×高） | 1000×800×1000mm |
| 9 | 主机重量 | 260kg |
3、试样装夹部分
（1）纺织钩针与织线模块
该模块用于装夹用户需测试的钩针试样及织线，配置单独摩擦力测量机构，可以用于测量钩针与织线之间的摩擦力。
（图片供参考）
（2）销盘、球盘试样
下试样为光洁的平面（可以至方形也可以是圆形），通过螺钉固定于下试样座中，下试样座与固定座紧固连接，并整体固定于稳固的施力座上。
上试样为球、试样销或其他零件，安装于上试样夹头座中，夹头座组件与压杆连接固定在一起，并整体与直线往复运动机构连接。
球盘摩擦副
销盘摩擦副
（3）柱瓦试样
上试样为柱试样，下试样为瓦试样，二者为线接触。
柱瓦摩擦副
