MGS 柴油润滑磨斑测量系统
发布时间：2023-09-13
浏览量： 199次
一、主要用途
该系统采用了具有抑制高反射强光的光学显微镜和摄像头以及分析测量软件，可以用于，能清晰地观测金属磨损痕迹和检测金属磨损程度。系统配置了金相显微镜，高清晰模拟摄像头，图像测量管理软件。本测量系统可为NB/SH/T0765-2021《柴油润滑性的评定（高频往复式试验机法）》及GB19147-2016柴油润滑磨斑进行测量，计算机采集磨斑图象、自动测量磨斑大小并保存数据。
二、系统组成及工作原理

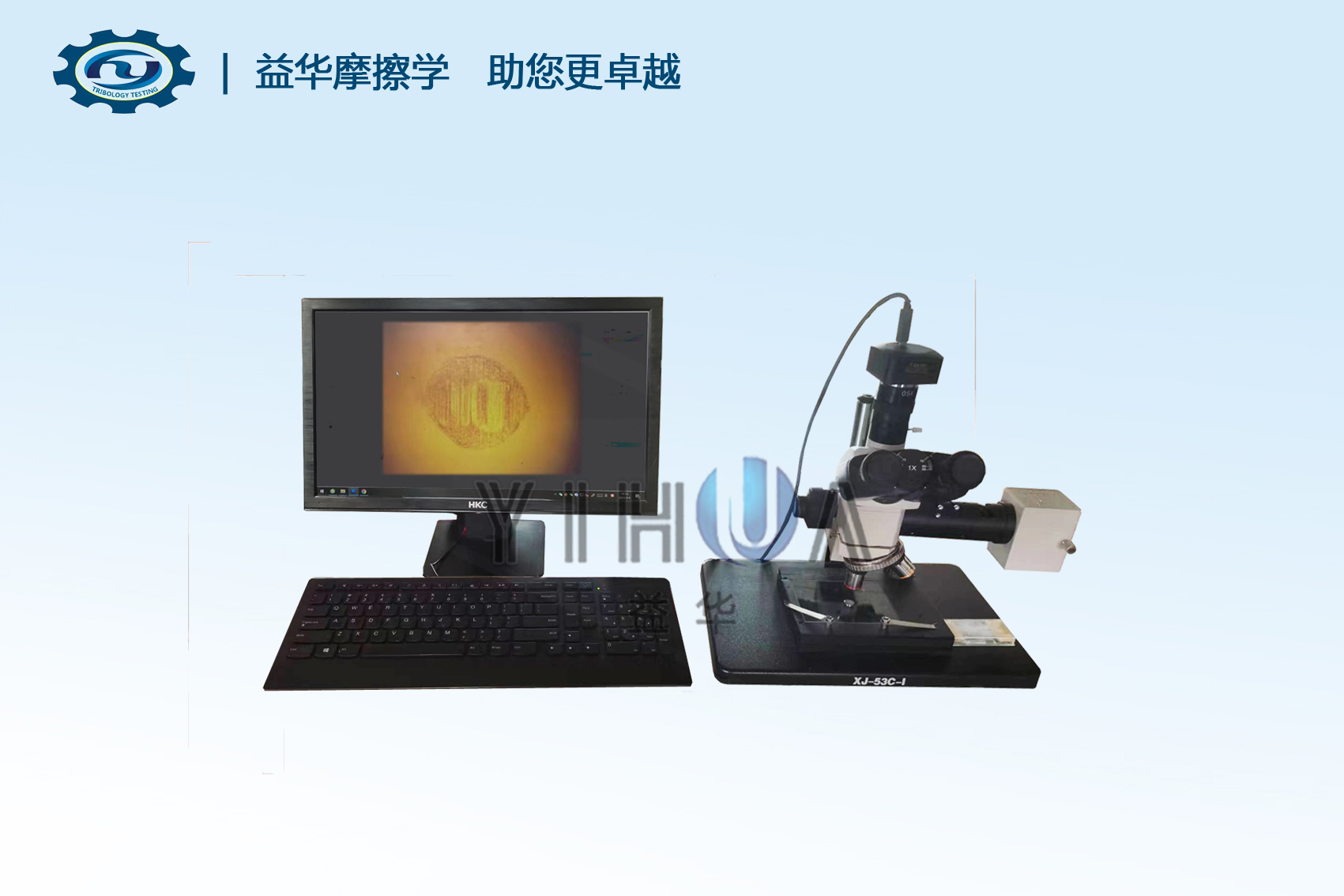

测量系统主要包括金相显微镜，二维工作台、高清晰摄像头，图像测量管理软件。
|
序号 |
配置名称 |
型号规格 |
|
1 |
金相显微镜 |
XJ-53C-I |
|
2 |
二维工作台 |
XJ-53C-I |
|
3 |
高清晰摄像头 |
PZ-300W |
|
4 |
图像测量管理软件 |
XJ-53C-I |
其中金相显微镜包括底板、立柱、观察座、摄影目镜、目镜、物镜、照明电源、落射光照明器、电源线等组成。显微镜配有单独成像平面并与电子成像系统相机连接，安装好摄像头，连接到计算机。即可通过图像测量软件自动测量x、y距离，放大倍数100倍,精度可达1微米。
三、主要技术参数
3.1物镜参数
|
类别 |
光学系统 |
放大倍率 |
数值孔径(N.A.) |
工作距离(mm) |
共轭距离(mm) |
|
平场消色差物镜 |
干燥 |
4× |
0.1 |
13.8 |
195 |
|
干燥 |
10× |
0.25 |
11.2 |
195 | |
|
干燥 |
40×(S) |
0.65 |
0.62 |
195 | |
|
干燥 |
63×(S) |
0.85 |
0.2 |
195 |
3.2目镜参数
|
类别 |
放大倍率 |
线视场(mm) |
|
平场目镜 |
10× |
Φ18 |
|
16× |
Φ11 |
3.3总放大倍率
|
|
4× |
10× |
40× |
63× |
|
10× |
40× |
100× |
400× |
630× |
|
16× |
64× |
160× |
640× |
1008× |
3.4同轴式粗微动调焦机构
粗调行程：40mm
微动手轮调节精度：0.002mm
3.5照明光源
输入：100V～240V宽电压
输出：6V20W
灯泡类型：卤素灯
